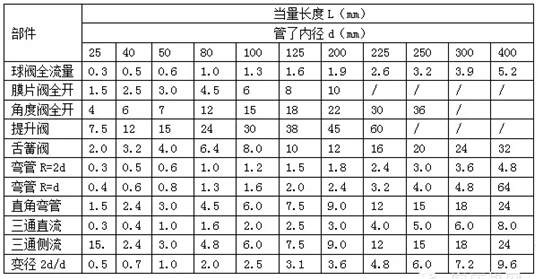

表1當量長度表

說明：某些管道連接件及其在不同直徑管子中損失的影響，折算成當量長度，相當于增加管路的長度。

       在計算壓縮空氣管道的各個部件時，可以采用表2許可壓力降的數值，作為許可的壓力降。

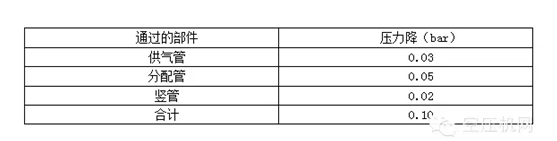

表2許可壓力降

說明：要使空壓機至最遠的用氣設備之間的壓力降不超過0.10bar。

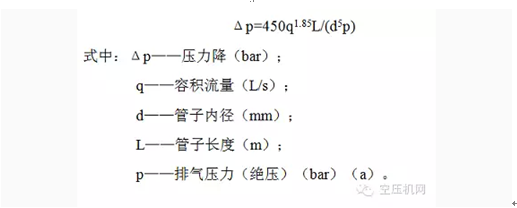

      由計算出管道各部件（供氣管、分配管和豎管）所需的管道長度。管道長度要修正，必須添加上閥門、彎管、接頭等的當量長度。計算時必須已經知道容積流、壓力、許可壓力降和管子長度。然后，根據最近的數值，為輸氣系統選用一個較大的標準管道。

例：現有一管道長23m，管子內徑80mm，通過的壓縮空氣容積流量140L/s。管道線路中有8個彎頭，彎徑與內徑相等，初始絕對壓力為8bar。求通過管道的壓降有多大？

     解：已知：L1=23m；d=80mm；q=140L/s；p=8bar

     首先必須求出8個彎頭的當量長度，由表1當量長度表可以查到當量長度為1.3m，總管道長度則為：

      L=1.3×8+23=33.4m

     由此得出，管道總壓力降為0.0054bar，符合表2許可壓力降要求。
